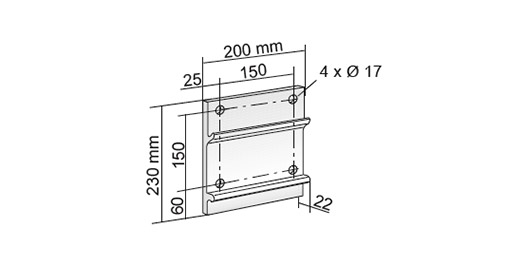

KF - Standard-Wandkonsolenset
Bestehend aus 2 Stk. WK8
Befestigungspunkte: 8
KH - Standard-Wandkonsolenset*1
Bestehend aus 3 Stk. WK8
Befestigungspunkte: 12
*1 Ab Breite 601 cm dritter Gelenarmin linker oder rechter Ausführung.

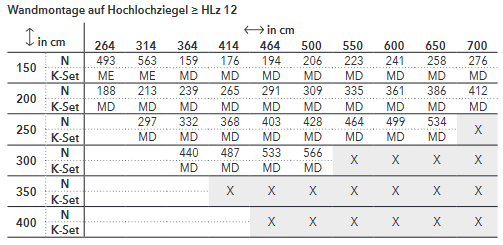

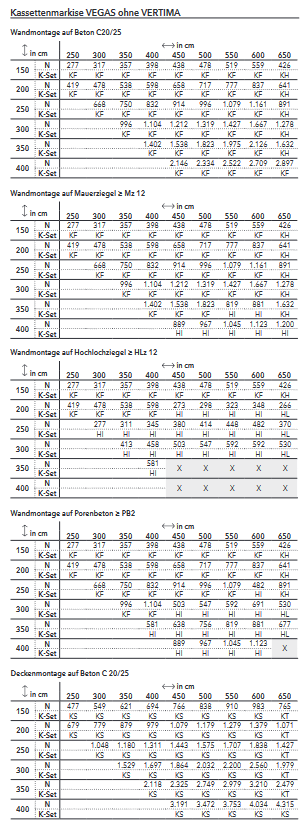

Auszugskräfte in Newton (N) pro Befestigungsschraube — für Montage auf Putz (ohne Dämmung)
Damit die von uns angegebene Windgeschwindigkeit bzw. die von uns benannte Windwiderstandsklasse Gültigkeit hat, muss das Befestigungsmittel vomMonteur auf den vorhandenen Untergrund abgestimmt werden. Bei eingehenden Bestellungen ohne Angaben zum Befestigungsuntergrund erhalten Sie Montagekonsolen für die Befestigung auf Beton (C20/25). Bitte beachten Sie, dass diese Konsolen für die Montage auf anderen Untergründen u.U. nicht geeignet sind. Um die DIN EN 13561 zu erfüllen, ist es erforderlich, die pro Produkt empfohlene Art und Anzahl der Konsolen zu montieren. Dabei sind die festgelegten Dübelauszugskräfte sowie die Montage- und Einbauhinweise der Befestigungsmittelhersteller unbedingt zu beachten (inkl. der Randabstände). Exakte Auszugskräfte in Abhängigkeit der Dämmputzstärke und des gewünschten Konsolensets sowie Montage auf anderen Untergründen auf Anfrage. Gekoppelte Anlagen werden als zwei einzelne Anlagen gerechnet (Anlagenbreite = 1/2 Gesamtbreite). Das Konsolenset (K-Set) wird dabei doppelt benötigt.
Beispiel
VEGAS / Montage auf Porenbeton / 480 cm Breite / 300 cm Ausladung
Hinweis: Zwischengrößen werden auf die nächstgrößere Anlagenbreite
berechnet.
Tabelle Wandmontage auf Porenbeton ≥ PB2 (BxA 500 x 300 cm)
— 547 N pro Befestigungsschraube
— empf. Konsolenset: HI (bestehend aus 2 x WK10)
— Aufpreis K-Set HI: 258,50 €/Markise
(bestehend aus 2 x WK10 à 155,90 €/Stk. abzgl. 2 x WK8 à 46,40 €/Stk.)
